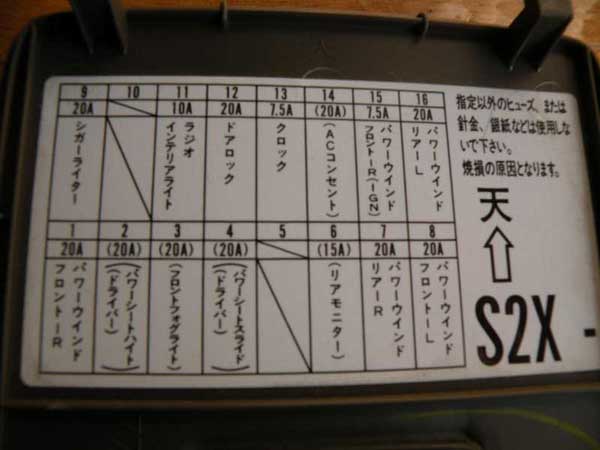

Блок возле водительской двери. S2Xа
№ |
A |
Перевод |
1 |
15А |
Бензонасос |
2 |
10А |
SRS |
3 |
7.5А |
Управление Печкой |
Реле кондиционера |
Реле вентилятора охлаждения |
4 |
7.5А |
Управление Зеркалами
Блок ABS (ACC) |
5 |
|
Х |
6 |
15А |
ECU |
7
|
7.5А
|
Задний дворник
Задний омыватель
SRS |
8 |
7.5А |
Реле ACC (аккумулятор) |
9 |
10А |
Подсветка приборов |
10 |
7.5А |
Поворотники |
11 |
15A |
Катушка зажигания |
12 |
30А |
Дворники, омыватель |
13 |
7.5А |
Сигнал стартера |
Блок под капотом. S2X
№ |
A |
Перевод |
1 |
|
Запасной предохранитель |
2 |
|
Реле 1 Освещения |
3 |
|
Реле 2 Освещения |
4 |
|
Реле Звукового сигнала |
5 |
20А |
Фара Правая |
6 |
15A |
ACG S |
7 |
10А |
Аварийка |
8 |
|
Х |
9 |
15А |
Стоп-сигналы |
10 |
20А |
Фара Левая |
11 |
20А |
ABS +B |
12 |
30А |
Мотор АБС |
13 |
40A |
Стеклоподъемники |
14 |
|
Х |
15 |
30А |
Обогреватель заднего стекла |
16 |
40A |
Фонари заднего хода / ACC |
17 |
40A |
Передние Противотуманки / Пассажирское сиденье |
18 |
40A |
Мотор печки |
19 |
20А |
Вентилятор охлаждения |
20 |
|
Запасной предохранитель |
21 |
100А |
Аккумулятор |
22 |
|
Реле Мотора печки |
23 |
|
Извлекатель предохранителей |
24 |
20А |
Вентилятор кондиционера |
25 |
10А |
Габариты |
26 |
20А |
Реле Вентилятора кондиционера |
27 |
|
Реле Вентилятора охлаждения |
28 |
|
Реле зажигания |
29 |
50А |
Зажигание IG1 |
|
Автор: bard999, 31 октября 2008
|
